以鍋爐的選擇性催化還原（Selective Catalytic Reduction，SCR）脫硝係統為研究對象，運用數值模擬的方法分析原噴氨格柵結構下煙氣與氨氣的混合效果，對其結構和布置形式進行優化調整，發現縮小噴氨圓管上噴氨孔的直徑並采用兩側布置大孔徑中間布置小孔徑的形式，可增強氨氣射流的穿透力，NH3摩爾濃度的變異係數Cv*高下降20%，煙氣與氨氣混合均勻性得到大幅提升。

       關鍵詞：噴氨格柵；數值模擬；變異係數；混合均勻性

       引言

       選擇性催化還原（Selective Catalytic Reduction，SCR）脫硝是指在催化劑作用下，噴入還原劑氨或尿素，將煙氣中的NOx還原為N2和H2O。煙氣氨氮分布均勻性被視為SCR脫硝性能評價的一個重要指標，作為SCR脫硝係統結構的一部分，噴氨格柵可促使氨氣和煙氣在進入SCR反應器前充分混合，噴氨裝置設計不合理將直接造成氨氮混合不均勻，進而影響到進入催化劑層的反應。隻有煙氣與氨具有良好的混合均勻性，才能保證催化劑層達到*佳的催化反應和氮脫除效率。國內外常用噴氨格柵進行多點噴氨，使氨均（jun1）勻地分布在整個反應器截麵上。越來越嚴的排放標準對SCR反應器內的速度場、濃度場、噴氨格柵噴射三者之間的耦合提出了更高要求，係統均（jun1）流與混合是脫硝係統運行優化的關鍵之一。以鍋爐的SCR脫硝係統為研究對象，采用數值模擬計算方法，在分析原噴氨格柵結構煙氣與氨氣的混合效果的基礎上，對其結構和布置形式進行優化調整，為脫硝噴氨格柵結構參數的優化設計提供參考。

       1 模擬對象與方法

       1.1模擬對象的幾何結構及邊界條件

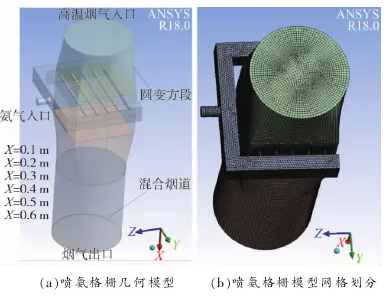

       脫硝還原劑采用氨氣，原始 SCR 噴氨格柵主要由氨氣風道和煙道組成， 計算區域的幾何模型如圖1（a）所示 ，氨 與 空 氣混合 稀 釋 後 經氨氣入口 進 入 環形氨氣風道，並從噴氨圓管的管壁圓孔噴出；煙氣從高溫煙氣入口自上而下流動， 並在方形段煙道內與氨氣混合，*終從煙氣出口流出。氨氣風道為矩形，布置在煙道周邊，兩側與噴氨圓管連通，煙道內共布置 5 根噴氨圓管，煙道內每根噴氨圓管中心線上，均設置有對稱布置的噴氨孔， 噴口開孔方向與煙氣流向、噴氨圓管中心線垂直。SCR 噴氨格柵模型網格劃分如圖 1（b）所示，運用 ANSYS MESH 軟件對三維幾何模型進行網格劃分， 采用六麵體與四麵體混合網格，對噴氨圓管網格進行局部加密，*終的網格數量控製在 100 萬左右。

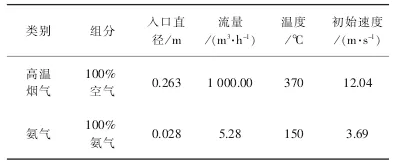

       SCR 噴氨格柵入口參數見表 1， 對部分參數進行了簡化處理，如用高溫空氣代替高溫煙氣，用純氨氣代替氨氣與空氣的混合氣體， 其他參數保持與實際情況一致。


       1.2 物理模型

       對 SCR 噴氨格柵區域進行流場優化模擬是基於 N-S 流動控製方程的求解。采用標準 k-ε 模型模擬氣體湍流流動。采用 Species 物質輸運模型模擬 NH3在煙氣中的混合與擴散， 但不涉及化學反應。開啟能量方程，考慮空氣與氨氣的換熱。本模擬假設煙氣為單相氣體， 不考慮高溫煙氣中粉塵對流場的影響，將煙氣視為不可壓縮流體，且為定常流動；假設高溫煙氣入口和氨氣入口的速度分布均勻。煙道入口采用速度進口邊界條件， 煙道出口為 Outflow 邊界條件；噴氨入口為速度入口，噴射角度與煙氣流動方向垂直；噴氨圓管及其他邊界設為絕熱壁麵條件，采用標準壁麵方程，無滑移邊界條件。

       2 模擬結果與分析

       2.1原始SCR噴氨格柵的混合分析

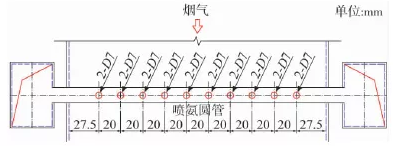

       原始 SCR 噴氨格柵共設置有 5 根噴氨圓管，每根圓管管壁上開有圓形噴氨孔，其布置如圖 2 所示：噴氨孔水平方向上雙側對稱布置，間距均為 20 mm，孔直徑為 7 mm，每根噴氨圓管布置 20 個噴氨孔，從噴氨孔出來氨氣的流向垂直於煙氣流向。

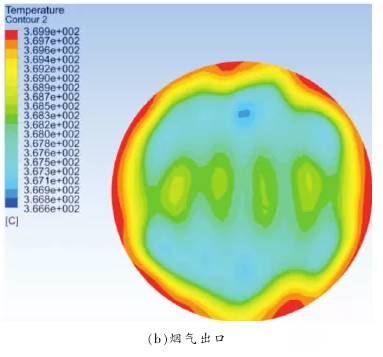

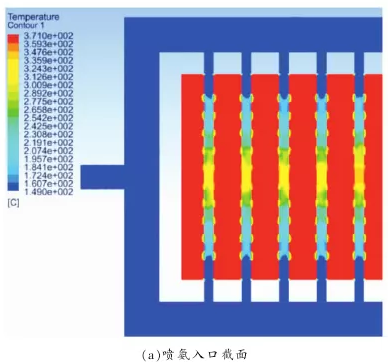

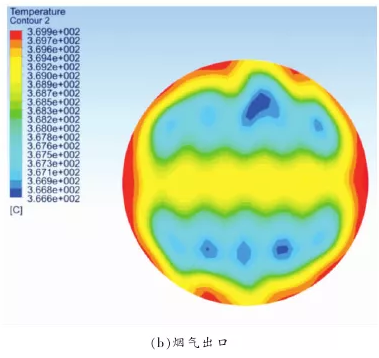

       通過建立現有 SCR 噴氨格柵區域的全尺度三維模型， 並利用 Fluent 18.0 進行數值模擬計算，獲得了現有 SCR 噴氨格柵煙道內的溫度和 NH3質量分數分布。圖 3 為原始噴氨格柵的溫度分布，噴氨入口截麵的溫度分布如圖 3（a）所示，氨氣風道的溫度較低，方形段煙道的溫度較高，這是由於氨氣初始溫度為 150 ℃，而高溫煙氣初始溫度為 370 ℃。5根噴氨圓管均出現兩側到中間，溫度明顯逐漸升高的現象，*高溫升達 180 ℃。由於壁麵均已設置為絕熱，所以排除導熱造成管內氨氣溫度升高，這可能是由於通過噴氨孔部分高溫空氣混入了噴氨圓管中。煙氣出口溫度分布如圖 3（b）所示，總體上看出口的溫度分布並不十分均勻，兩側存在局部低溫區。

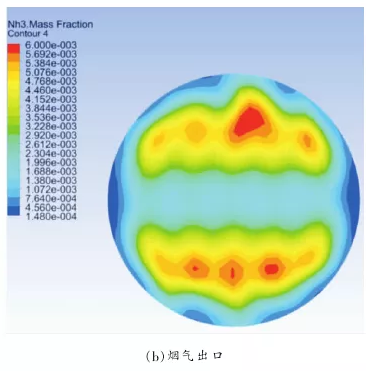

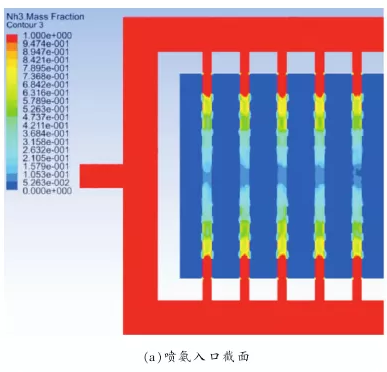

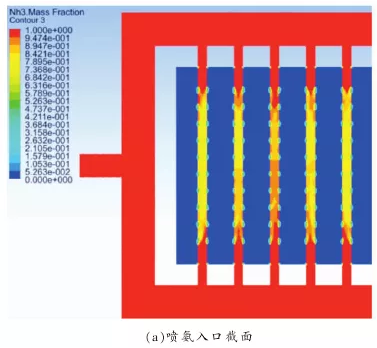

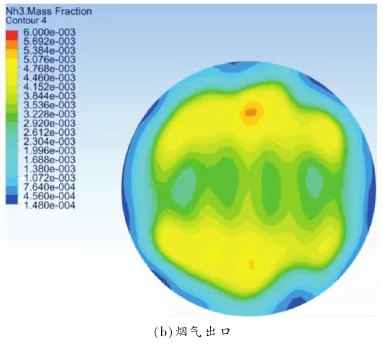

       圖 4 為原始噴氨格柵的 NH3質量分數分布，噴氨入口截麵的 NH3質量分數分布如圖 4（a）所示，氨氣風道的 NH3質量分數分布為 1，方形段煙道的為 0。5 根噴氨圓管均出現兩側到中間，NH3質量分數分布逐漸降低的現象。而模擬過程中隻有 NH3和空氣兩種組分，這說明隨著 NH3在噴氨圓管中流動，方形煙道中部分空氣通過噴氨孔進入到圓管中。煙氣出口NH3質量分數分布如圖 4（b）所示，總體上看出口NH3的分布並不十分均勻，存在中間濃度低，兩側濃度高的現象。

       無論從溫度還是 NH3質量分數的分布來看，采用原始的噴氨格柵結構都存在高溫煙氣與氨氣混合均勻性較差的問題， 即煙道出口兩側氨氣濃度高，中間濃度低的情況。這可能是由於氨氣沿著圓管由兩側向中間流動時，其流量在逐漸減小；且噴氨孔是水平布置，高溫空氣垂直流動；並*終導致噴氨圓管的中間位置高溫空氣更容易通過噴氨孔進入圓管， 而氨氣則更難從噴氨圓管的噴氨孔流入方形煙道。因此，優化設計時還因考慮在工藝允許的情況下， 進一步縮小圓管中間段噴氨孔的直徑。


       2.2 優化後 SCR 噴氨格柵的混合分析

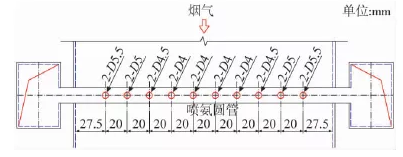

       對原始 SCR 噴氨格柵進行了優化設計，其結構如圖 5 所示。噴氨圓管上噴氨孔還是以 20 mm 等間距布置， 有 D5.5 mm、D5.0 mm、D4.5 mm 及 D4.0 mm4 種規格，具體地，兩側布置大孔徑中間布置小孔徑，噴氨孔的數量和原始噴氨圓管一樣，在水平方向上雙側布置，每根噴氨圓管布置 20 個噴氨孔，從噴氨孔出來氨氣的流向垂直於煙氣流向。通過數值計算獲得了優化後 SCR 噴氨格柵煙道內的溫度和 NH3質量分數分布。

       圖 6 為優化後噴氨格柵的溫度分布， 其溫度標尺和圖 3 原始噴氨格柵的溫度標尺保持一致。噴氨入口截麵的溫度分布如圖 6（a）所示，氨氣風道的溫度較低，方形段煙道的溫度較高， 這同樣是由於氨氣和空氣的初始溫度不一致。5 根噴氨圓管在方形煙道內溫度稍微升高了一點， *高溫升不超過 30 ℃，並未出現 原始結構 兩 側 到 中 間 溫 度 明 顯 升 高 的 現象。煙氣出口溫度分布如圖 6（b）所示，雖然出口還存在小範圍的局部低溫區， 但總體上看其溫度分布還是比較均勻， 相比較於原始噴氨格柵出口的溫度分布，局部低溫區範圍大大較小，溫度均勻性明顯提升。

       圖 7 為優化後噴氨格柵的 NH3質量分數分布，其質量分數標尺和圖 4 原始噴氨格柵的質量分數標尺保持一致。噴氨入口截麵的 NH3質量分數分布如圖 7（a）所示，氨氣風道的 NH3質量分數分布為 1，方形段煙道為 0。5 根噴氨圓管在方形煙道中 NH3質量分數均出現了小幅降低， 這說明有少量空氣通過噴氨孔進入圓管中。但相較於原始噴氨格柵，混入噴氨圓管的空氣大幅減少。煙氣出口 NH3質量分數分布如圖 7（b）所示，總體上看出口 NH3的分布比較均勻，僅存在小範圍的低濃度區。


       2.3 優化前後 NH3分布均勻性對比分析

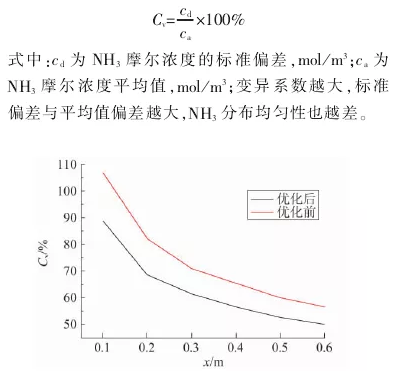

       為進一步了解噴氨格柵優化前後 NH3的分布均（jun1）勻性，將對 NH3的摩爾濃度進行定量分析。采用變異係數 Cv這一參數作為衡量濃度均勻性的標準，並將其定義為


       如圖 1（a）所示，沿著混合煙道氣流方向由上而下分別截取 x=0.1 m、0.2 m、0.3 m、0.4 m、0.5 m 和0.6 m 6 個截麵， 並對其 NH3摩爾濃度的 Cv值進行比較分析。圖 8 為優化前後混合煙道各流通截麵NH3摩爾濃度 Cv值的對比， 可以看出無論優化前還是優化後，NH3摩爾濃度的變異係數都是隨著 x 值增大而減小，說明隨著煙氣與 NH3的不斷摻混，NH3的分布越來均勻；且經過 0.6 m 的混合距離，兩種結構下的 NH3變異係數 Cv值均減小一半，均勻性均提高了一倍。然而無論哪個截麵，優化後的 Cv值均明顯小於優化前，下降幅度在 10%～20%之間，說明僅通過調整噴氨孔徑來優化噴氨格柵結構，NH3分布的均勻性就能大幅提高。

       3 結語

       基於原有的SCR噴氨格柵結構進行模擬分析，發現其布置並不合理，噴氨入口截麵和煙氣出口均存在中間NH3質量分數較低，而兩側較高的現象，煙氣與氨氣混合均勻性較差。通過縮小噴氨圓管上噴氨孔的直徑並采用兩側布置大孔徑中間布置小孔徑的形式，增強了氨氣射流的穿透力，使煙氣與氨氣混合均（jun1）勻性得到大幅提升，並*終確立了較優化的噴氨格柵結構。
